มีอะไรอยู่ใน Hopper ปั๊มคอนกรีต





ปั๊มคอนกรีต ทุกรุ่น ทุกยี่ห้อ ขาดอุปกรณ์ตัวสำคัญนี้ไม่ได้นั่นคือฮอปเปอร์ (Hopper)เป็นถังไว้รองรับคอนกรีต ที่เทลงมาจากรถโม่ เป็นที่พักคอนกรีต และลำเลียงส่งคอนกรีตไปตามท่อส่งปูนตามการทำงานของระบบกลไก

มาดูกันว่ามีอะไรเป็นส่วนประกอบของ Hopper กันบ้าง

S – Valve หรือ S – Pipe  เอสวาล์ว หรือ เอสไปร์

S – Valve เอสวาล์ว คือตัวที่ทำหน้าที่สำคัญในการทำงานในการยิงคอนกรีตโดยหมุนสลับซ้าย-ขวาเพื่อไปรับคอนกรีตที่ออกจากรูกระบอกดูดและดันคอนกรีตให้ออกผ่านมาทาง เอสวาล์ว (ตามรูป) การหมุนสลับของเอสวาล์วนี้ จะใช้กระบอกไฮดรอลิค Plunger เป็นตัวผลักให้เปลี่ยนทิศทาง

1.กระบอกพลังเยอร์ Plunger Cylinder เป็นกระบอกไฮดรอลิคที่ได้แรงดันมาจากปั๊มแอคคิวมูเลเตอร์ จะทำหน้าที่ผลักหูกระต่ายที่สวมเข้ากับแกนเอสวาล์ว เพื่อให้เอสวาล์ว หมุนไปทางซ้าย – ขวากลับไปมานั่นเอง

2. หูหระต่าย Swing Lever ทำหน้าเป็นคันโยก ซึ่งในหูกระต่ายจะมีรู ไว้ยึดอยู่กับแกน S – valve โดยที่ตัวหูกระต่ายนี้ จะมีเบ้าและฐานรองรับกระบอกไฮดรอลิคพลันเย่อร์ ที่เป็นต้นกำลังในการผลักให้ หูกระต่ายสวิงซ้าย – ขวากลับไปมา เพื่อให้เอสวาล์วหมุนตาม

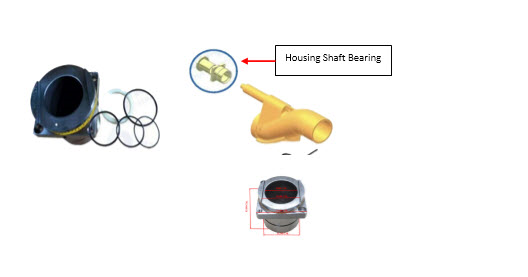

3. Upper Housing S – Pipe Shaft Bearing  ตัวนี้จะมีรูใส่อยู่ที่เสื้อฮอบเปอร์ ทำหน้าที่เป็นจุดหมุนของแกนเอสไปร์ ขณะที่มีการสวิง ซ้าย – ขวา ซึ่งจะมีรูให้จาระบีเข้าไปหล่อลื่น และซีลกันน้ำปูน ป้องกันการสึกหรอของจุดที่หมุน

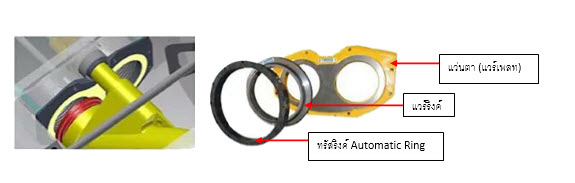

4.แวร์เพลท / แวร์ริงค์ / ทรัสริงค์ เป็นอุปกรณ์ที่สัมผัสกับคอนกรีตโดยตรงในขณะที่ยิงปั๊มคอนกรีต



- แวร์เพลท (Plate wear) หรือแว่นตา จะยึดติดอยู่ที่ปากรูฮอบเปอร์ 2 รู ซึ่งติดอยู่กับที่ไม่เคลื่อนไหว ทำด้วยโลหะที่แข็งและทนการสึกสูงมากคือแมงกานีสและทังสะเตรนคาไบด์ โดยทังสะเตรนจะมีความคงทนกว่าแมงกานีสถึง 5 เท่า แต่ราคาก็จะสูงกว่าเท่าตัว

 - แวร์ริงค์ (Ring wear) เป็นแหวนสวมอยู่ที่ปากเอสไปร์ เพื่อหมุนประกบกับแว่นตามีระยะห่างระหว่างแวร์เพลทและแวร์ริงค์ จะมีระยะห่างกันไม่เกิน  0.5  มิลลิเมตร แวร์ริงค์ทำด้วยโลหะที่แข็งและทนต่อการสึกสูงมากคือแมงกานีสและทังสะเตรนคาไบด์

- ทรัสริงค์ (Thrust ring) หรือ Automation ring เป็นซีลยางอยู่ระหว่างแวร์ริงค์ และปากเอสวาล์ว ทำหน้าที่กันกระแทกและช่วยปรับให้หน้าแวร์ริงค์ ตั้งตรงกับแวร์เพลท ในขณะที่มีการทำงาน ทำให้หน้าสัมผัสไม่กินไปข้างหนึ่งข้างใด

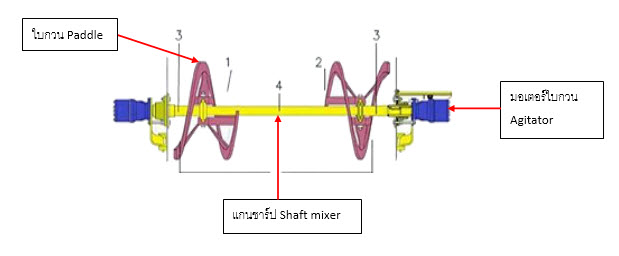

5. ชุดใบกวน Mixer shaft  ทำหน้าที่หมุนกวนคอนกรีตที่อยู่ในฮอปเปอร์ ไม่ให้คอนกรีตยุบแน่นตัวไม่สามารถดูดเข้าไปในกระบอกดูดคอนกรีตได้   ซึ่งแกนของใบกวนนี้จะมีมอเตอร์ใบกวน Hydraulic Agitator เป็นต้นกำลังในการหมุนช่วยทั้งด้านซ้าย – ขวา

บทความนี้ได้แนะนำอุปกรณ์การทำงานที่อยู่ในฮอบเปอร์ของปั๊มคอนกรีต EVERDIGM ทุกรุ่น เช่น บูมปั๊ม โมลี่ปั๊ม และในปั๊มคอนกรีตยี่ห้ออื่นๆ ที่มีใช้อยู่ซึ่งมีอะไหล่ที่ใกล้เคียงเหมือนกันมากที่สุดนั่นเอง



บทความโดย: ฝ่ายขายปั๊มคอนกรีตและอะไหล่(MS)
